Біогаз своїми руками
| |
| УниКрол | Дата: Субота, 13.09.2014, 20:37 | Сообщение # 1 |
Группа: Модераторы
Сообщений: 3170
Репутация: 445
Статус: Offline
| Думаю тема на часі. З подачі Нельсона вирішив відкрити тему. Я особисто вже давно задумуюся над цим питанням. Думаю настала пора втілювати у реальність  . Для затравки кидаю так би мовити узагальнюючу інформацію. Діліться напрацюваннями, чи просто наритою в неті інфою і будем кумекати
Биогаз - это возобновляемое топливо
Биогаз — газ, получаемый водородным или метановым брожением биомассы. Синонимами для биогаза являются такие слова, как канализационный газ или болотный газ, газ-метан. Биогаз состоит из метана (55-85% - CH4) и углекислого газа (15-45% - CO2), а также могут быть следы сероводорода (0-3%). Его теплота сгорания составляет 25 МДж/м3 (что эквивалентно сгоранию 0,6 л бензина, 0,85 л спирта, 1,7 кг дров или использованию 1,4 кВт/ч). Для производства 1 кВт/ч электроэнергии требуется от 0,3 до 0,6 кубометра биогаза.Различные виды микроорганизмов метаболизируют углерод из органических субстратов в безкислородных условиях (анаэробно). Этот процесс, называемый гниением или безкислородным брожением, следует по цепи питания. В процессе брожения из биологических отходов вырабатывается биогаз. Этот газ может использоваться как обычный природный газ для технологических целей, обогрева, выработки электроэнергии. Его можно накапливать, перекачивать, использовать для заправки автомобиля, и т.д. Биогаз не имеет неприятного запаха.Например: при переработке 1 тонны навоза крупного рогатого скота и свиней можно получить до 65 м3 биогаза, а из куриного до 130 м3. Можно привести и более доступный для понимания расчет: одна корова способна обеспечить получение 2,5 м3 газа в сутки, бык на откорме - 1,6 м3, свинья - 0,3 м3, птица - 0,02 м3.Кроме того, при процессе биоконверсии (процесс при котором отходы сельскохозяйственного производства преобразовываются в биогаз) помимо энергетической удается решить еще две задачи. Во-первых, сброженный навоз по сравнению с обычным повышает на 10-20% урожайность сельскохозяйственных культур. Объясняется это тем, что при анаэробной переработке происходит минерализация и связывание азота. При традиционных же способах получения органических удобрений (компостированием) потери азота составляют до 30-40%. Анаэробная переработка органических отходов (представляет собой многоступенчатый процесс разложения органических веществ в специальных емкостях без доступа воздуха (кислорода) под действием анаэробных микроорганизмов с образованием метана и углекислого газа в виде конечных продуктов.) в четыре раза ! - по сравнению с несброженным навозом - увеличивает содержание аммонийного азота (20-40% азота переходит в аммонийную форму). Содержание усвояемого фосфора удваивается и составляет 50% общего фосфора. *Примечание: Объемный вес биогаза составляет 1,2 кг на 1 м3, поэтому при подсчете количества получаемых удобрений необходимо вычитать его из количества перерабатываемого сырья. Во-вторых, во время сбраживания полностью гибнут семена сорняков, которые всегда содержатся в навозе, уничтожаются микробные ассоциации, яйца гельминтов, нейтрализуется неприятный запах, т.е. достигается актуальный на сегодня экологический эффект. Любые другие системы очистки потребляют энергию, а не производят. Поскольку процесс происходит без доступа воздуха (ферментаторы полностью герметичны), то запахи при переработке не распространяются. Биогазовая установка позволяет убрать основную массу загрязняющих органических веществ, поэтому после установки отходы не имеют отвратительного специфического запаха. После обычных систем очистки отходы так и остаются отходами. После биогазовой установки - это высококачественные удобрения.
Сегодня в Европе сосредоточено 44% мирового количества установок анаэробного сбраживания, в Северной Америке - 14%. В 2010 году в странах ЕС получают дополнительной энергии за счет использования биомассы 90 млн. т. нефтяного эквивалента (н.э.), из них 15 млн. т. н.э. - за счет использования биогазовых установок. По оценкам экспертов, в Германии существует необходимость в строительстве по меньшей мере 220 тыс. биогазовых установок, из которых 86% должны перерабатывать навоз. При осуществлении этих планов доля биогаза может достичь 11% общего объема потребления газа в Германии.
К 2005 году таких биогазовых реакторов в Китае насчитывалось более 10 млн, ежегодно они производили около 7,3 млрд м3 биогаза.
Биогаз, как и природный газ, относится к чистым видам топлива. Биогазовая технология позволяет ускоренно получить с помощью анаэробного сбраживания натуральное биоудобрение, содержащее биологически активные вещества и микроэлементы. Вот основные преимущества биоудобрений после биогазовой установки в сравнении с обычным навозом и минеральными удобрениями:
1.Максимальное сохранение и накопление азота. При длительном хранении (компостировании) навоза теряется до 50% азота. Благодаря анаэробному сбраживанию в биогазовой установке общий азот N в биоудобрении полностью сохранится, кроме того, содержание растворимого азота NH4-N увеличивается на 10-15%.
2.Отсутствие семян сорняков. В 1 тонне свежего навоза КРС находится до 10 тыс. семян сорняков, которые не теряют способность к прорастанию, даже пройдя через желудок животного. После биогазовой установки 99% семян теряют всхожесть.
3.Отсутствие патогенной микрофлоры. В навозе могут содержаться опасные для животных и человека болезни: сальмонеллез, аскаридоз, кишечные инфекции. Биоудобрения, благодаря специальной технологии переработки в биогазовой установке, полностью лишены патогенной микрофлоры.
4.Наличие активной микрофлоры. Высокий уровень гумификации органического вещества служит мощным толчком для активации грунтовых микроорганизмов, азотфиксирующие и другие микробиологические процессы происходят намного быстрее.
5.Отсутствие периода хранения. Благодаря своей форме, биоудобрения начинают эффективно работать сразу при внесении, и не нужно хранить их в лагунах несколько лет.
6.Стойкость к вымыванию из почвы питательных элементов. За сезон из почвы вымывается около 80% минеральных удобрений, потому приходиться их ежегодно добавлять в больших количествах. За это же время из почвы вымывается всего до 15% биоудобрений, внесенные на ваши поля в небольшом количестве биоудобрения будут работать на 3-5 лет дольше, чем обычные.
7.Экологическое влияние на почву. Минеральные удобрения могут наносить большой вред, загрязняя почву и грунтовые воды. Тогда как биоудобрения являются абсолютно чистым экологическим удобрением.
Использование биоустановки с анаэробной переработкой органических отходов позволяет решить две, актуальные на сегодня задачи:
1.Обеспечить себя биогазом (приготовление еды, обогрев дома, и.т.п.).
2.Получать экологически чистые органические удобрения со связанным азотом.
Экономия по сравнению с печью:
- Уменьшается время на приготовление пищи.
- Уменьшается время на мытье посуды.
- Уменьшается время на уборку на кухне.
- Высвобождается время, затрачиваемое на обслуживание печи (очистка печи от золы, уборка золы, поднос топлива, загрузка печи, розжиг, наблюдение за печью и добавление топлива).
- Высвобождается время, затрачиваемое ранее на сбор, транспортировку, сушку и складирование кизяка или поиски, транспортировку и перегрузку угля, и поиски, покупку, рубку, сушку и складирование дров.
- Уменьшается время на прополку сорняков (их семена перегорают в реакторе).
- Экономятся деньги, затрачиваемые на печное топливо или электричество.
- Экономятся деньги на покупку удобрений и гербицидов.
- Можно продать излишки газа соседям или обменять на что-нибудь.
- Можно продать биогумус.
- При использовании биогумуса повышается урожайность ваших с/х культур.
- Уменьшение выброса в атмосферу метана (парниковый газ).
- Уменьшение количества сжигаемого угля, дров или топлива для выработки электроэнергии, и как следствие уменьшение образуемого углекислого газа (парниковый газ) и вредных продуктов сгорания.
- Уменьшение сброса в окружающую среду загрязненных вод.
- Очищение загрязненных вод от органических веществ и микроорганизмов.
- Уменьшение необходимости в химических удобрениях.
- Очищение воздуха в доме и селе от продуктов сгорания угля.
Удобства:
- Высвобождается место, ранее занимаемое углем или дровами.
- Возможноcть использования всех органических отходов, включая отходы туалета.
- В огороде и на поле становится меньше сорняков, их семена гибнут в накопителе.
- Уменьшается запах от навоза во дворе.
- Уменьшается количество мух и болезнетворных насекомых, опасных для человека.
По материалам интернета.
|
| |
|
|
| Нельсон | Дата: Субота, 13.09.2014, 21:39 | Сообщение # 2 |
Группа: Друзья
Сообщений: 8841
Репутация: 402
Статус: Offline
| Тема одна из самых актуальных. Я думаю, что мы теперь без внимания ее не оставим.
Осталось подготовить некоторые цифры для расчетов, а точнее: сколько газа надо для прогрева 10 куб. метров помещения; сколько надо вложений, чтобы построить все необходимое; какое нужно оборудование для работы системы и закачки газа в баллоны и т.д. А потом уже поразмышлять. А то ведь и правда - навоза много, микробы выносятся в поле, опять возвращаются, толку не настолько много, как могло бы быть.
Пойду штудировать инет.
|
| |
|
|
| Нельсон | Дата: Неділя, 14.09.2014, 20:04 | Сообщение # 3 |
|
Группа: Друзья
Сообщений: 8841
Репутация: 402
Статус: Offline

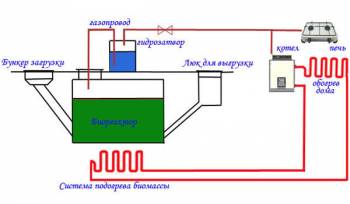

| Вот такая схема работы биогазовой установки
Никаких премудростей нету. Все просто до офигения. А можно и еще упростить, каким-то макаром удалив вспомогательный обогрев.
Так же имеются в продаже уже готовые газовые агрегаты, и под заказ. Цены от 3800 до 10000 грн.

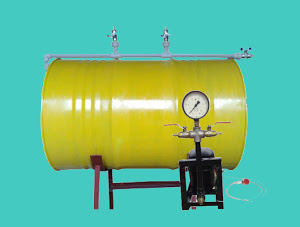

Самая простая выглядит вот так:
Эта система пополняется 10-ью кг навоза в неделю. А производит газа ежедневно на 10 часов работы газовой комфорки.
Сообщение отредактировал Нельсон - Неділя, 14.09.2014, 20:07 |
| |
|
|
| nova | Дата: Неділя, 14.09.2014, 21:21 | Сообщение # 4 |
|
Группа: Друзья
Сообщений: 4735
Репутация: 276
Статус: Offline
| Цитата Нельсон (  ) Эта система пополняется 10-ью кг навоза в неделю. А производит газа ежедневно на 10 часов работы газовой комфорки.
Этого не может быть.
|
| |
|
|
| mona831 | Дата: Неділя, 14.09.2014, 21:35 | Сообщение # 5 |
Группа: Друзья
Сообщений: 1399
Репутация: 52
Статус: Offline
| Нельсон, а дайте ссилку де описано що на тій бочці стоіть
Ну цікаво що то за крани, і навіщо там компресор від холодильника
Я так розумію він викачує газ
А що то за крани над бочкою
Сообщение отредактировал mona831 - Неділя, 14.09.2014, 21:36 |
| |
|
|
| Гаманчук | Дата: Неділя, 14.09.2014, 21:55 | Сообщение # 6 |
Группа: Проверенные
Сообщений: 197
Репутация: 45
Статус: Offline
| Субстрат Выход м3/т
Навоз КРС (природный 85-88% вл.) 54
Навоз КРС самосплавный (95% вл.) 22
Навоз свинной природный (85% вл.) 62
Навоз свинной самосплавный (95% вл.) 25
Птичий помет клеточный (75% вл.) 103
Птичий помет подстилочный (60% вл.) 90
Силос кукурузный 180
Свежая трава 200
Молочная сыворотка, 94% вл.
22
Зерно, мука, хлеб 538
Фруктовый и овощной жом ( 80% вл.) 108
Свекольный жом (78-70% вл.) 80-110
Меласса 633
Барда зерновая ( 93% вл.) 40
Барда меласная ( 90% вл.) 50
Пивная дробина (82% вл.) 99
Мезга кукурузная (80% вл.) 85
|
| |
|
|
| Sasha17 | Дата: Неділя, 14.09.2014, 23:26 | Сообщение # 7 |
Группа: Проверенные
Сообщений: 775
Репутация: 55
Статус: Offline
| Нельсон, ну і ссилочки, пліз, по тих цінах!!!
А ідея ця зовсім не нова... От тільки ще з безпекою тут не зовсім... Якщо робити не бочку 200-літрову, а 10-20-кубовий септік і, якщо, одного разу апаратура "не спрацює", то дальні сусіди вам вік будуть вдячні, а ближні нічого вже не скажуть...
|
| |
|
|
| Александр68 | Дата: Неділя, 14.09.2014, 23:34 | Сообщение # 8 |
Группа: Модераторы
Сообщений: 6255
Репутация: 498
Статус: Offline
| Цитата Sasha17 ( ) якщо, одного разу апаратура "не спрацює", то дальні сусіди вам вік будуть вдячні, а ближні нічого вже не скажуть...
а 2 підривні клапани для того і ставлять щоб не було *бах*
|
| |
|
|
| Нельсон | Дата: Неділя, 14.09.2014, 23:48 | Сообщение # 9 |
|
Группа: Друзья
Сообщений: 8841
Репутация: 402
Статус: Offline
| Цитата nova ( ) Этого не может быть.
Все может быть. Я не полностью сформулировал мысль. Все дело в том, что в бочку заполняется вначале 100 л навоза, а в дальнейшем пополняется 10% от исходного количества. Так-что газ вырабатывают не 10 кг массы, а все 100 кг. А 10 кг необходимо для продолжения процесса.
mona831, ссылку дам. Но это всего лишь рекламный снимок, и возможно, что компрессор нужет для того, чтобы заправлять баллоны. Я еще и сам полностью не во всем разобрался. В некоторых системах имеют место по нескольку насосов, а в некоторых вообще ни одного.
http://biogazust.blogspot.com/
Sasha17, можливо. Так що ж, і атомні станції у зв*язку с цім, не будувати?
|
| |
|
|
| индикатор | Дата: Понеділок, 15.09.2014, 07:58 | Сообщение # 10 |
Группа: Друзья
Сообщений: 536
Репутация: 123
Статус: Offline
| на фото обычная бочка из черного металла.
При таком химическом процессе раъест метал за очень короткое время.
Нужен или пластик или бетонная емкость, но не черный металл.
Какое давление газа в бочке - не выдавливает ли через загрузочные люки жижу наверх.
|
| |
|
|
| YuraNikolaev | Дата: Понеділок, 15.09.2014, 09:42 | Сообщение # 11 |
Группа: Друзья
Сообщений: 311
Репутация: 36
Статус: Offline
| такая установка должна быть одна на село и к ней должен быть человек, который будет ее обслуживать, чтоб процесс был непрерывный и газохранилище для запасов на зиму.
а у нас то кролики, то стройка......ещё и биогаз в нагрузку
|
| |
|
|
| Нельсон | Дата: Понеділок, 15.09.2014, 11:46 | Сообщение # 12 |
|
Группа: Друзья
Сообщений: 8841
Репутация: 402
Статус: Offline
| индикатор, да, желательно металлические узлы делать из нержавейки. Но можно и из черного металла, обработанного двумя-тремя слоями свинцового сурика, и также покрашенного сверху в пару слоев масляной краской.
Давление газа конечно же имеется, но для этого делаются отдельно от реактора газонакопительные системы, или ставятся предохранительные клапаны, которые выпустят избыток газа при возникновении большого давления. Ничего страшного в этом нет.Добавлено (15.09.2014, 10:46)
---------------------------------------------
YuraNikolaev, я думаю, что это с непривычки так думается. Если будет установлен правильный и налаженный агрегат, где будет помечено когда и какие операции производить, то это будет в сельском доме приблизительно такой же нагрузкой, как и полив грядки с помидорами.
А если уже потратиться на полную автоматику, то система сама будет заправлять баллоны, подключенные к ней.
Если наладить систему газозаправки(имея много навоза), то дело будет еще и выгодным. На этом газе прекрасно работают автомобильные газоустановки, причем экономия топлива почти вдвое, чем на пропане. В домах, где пользуются балонным газом - также с удовольствием будут покупать ваш газ дешевле того, что привозят автомобили.
За биогумус я конечно не говорю, сложно будет убедить селян, что купить биогумус выгоднее, чем разбросать по полю бесплатный навоз, но наверняка найдутся компании, которые захотят забрать весь биогумус. Да и себе на огород его использовать очень выгодно. В нем отсутствуют живые семена сорняков, и, судя по отзывам, урожайность вдвое выше, чем на других удобрениях.
|
| |
|
|
| LSergey | Дата: Понеділок, 15.09.2014, 16:26 | Сообщение # 13 |
Группа: Друзья
Сообщений: 3181
Репутация: 235
Статус: Offline
| Цитата Нельсон ( ) На этом газе прекрасно работают автомобильные газоустановки, причем экономия топлива почти вдвое, чем на пропане.
А можно вообще мобильную установку сделать и за собой возить.
|
| |
|
|
| Нельсон | Дата: Понеділок, 15.09.2014, 17:51 | Сообщение # 14 |
|
Группа: Друзья
Сообщений: 8841
Репутация: 402
Статус: Offline
| LSergey, та стопудово! Поставил, например, в Рено микроавтобусе, подъехал в другом селе к людям: "Мужики, говна нету? Ато до дому не на чем доехать."
|
| |
|
|
| УниКрол | Дата: Вівторок, 16.09.2014, 16:47 | Сообщение # 15 |
|
Группа: Модераторы
Сообщений: 3170
Репутация: 445
Статус: Offline
| Ось нарив дуже цікаву інфу по темі.
Біогаз для чайників
|
| |
|
|
|
|
