как самому сделать комбикорм?
SergeyDneprДата: Вівторок, 18.05.2010, 22:52 | Сообщение # 1
Группа: Друзья
Сообщений: 1152
Репутация: 101
Статус: Offline
Оборудование наших форумчан:
Оборудования aleks251
Оборудование -=MaZaHaKa=-
Оборудование maksmyxt

Igor72Дата: Четвер, 05.01.2012, 23:12 | Сообщение # 211
Группа: Друзья
Сообщений: 2794
Репутация: 256
Статус: Offline
Спасибо,буду ждать

Игорь

-=MaZaHaKa=-Дата: Четвер, 05.01.2012, 23:41 | Сообщение # 212
Группа: Друзья
Сообщений: 482
Репутация: 71
Статус: Offline
уважаемые кролиководы кулибины предлагаю вашему вниманию материал по гранулятору который делал Серж Ш из г Чебоксар

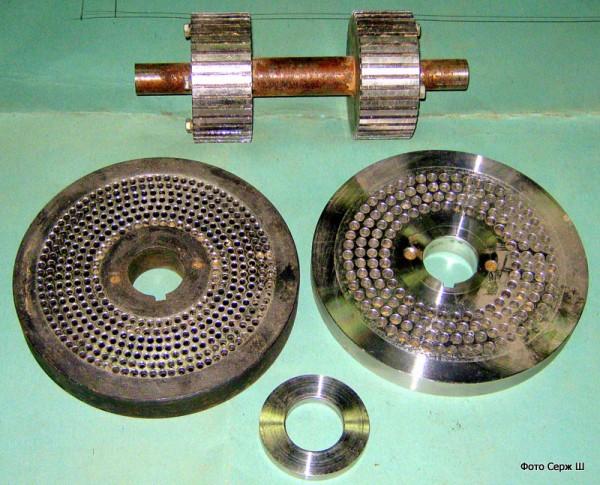

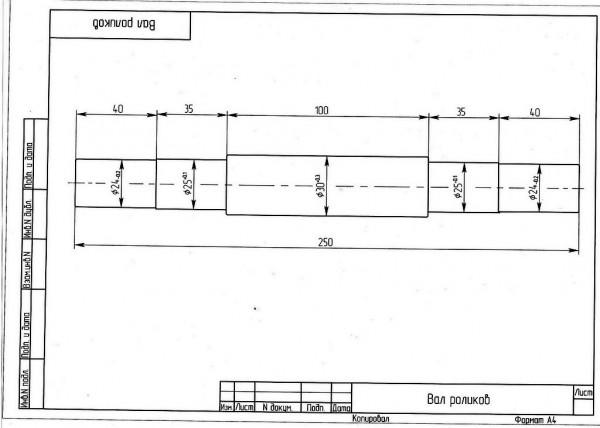

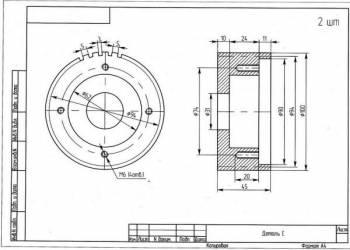

Ролики стоят на подшипниках № 62305 (вн.-25мм, нар- 62, толщ.-24 мм.) Можно использовать и другие , но смотрите ,что бы были расчитаны на боковую нагрузку. Агрегат весь самодельный в том числе и матрицы. У меня матрицы диаметром 205 мм расчитаны под трубу 219 х 6. Можно делать из трубы 159 х 5 т.к. производительности для своего хозяйства вполне хватает.Вал стоит жестко .На одном из фото видно винты ,которыми регулируется давление.Они поджимают вал,а вал создает давление роликов на матрицу.
Матрицы делал самостоятельно.Блин из стали 45 или 40Х заказывал токарю по своим размерам.Отверстия сверлил на стационарном сверлильном станке по шаблону.Сначала обычным сверлом 4,5 мм., а затем небольшая зенковка, на 1/3 глубины, конической двухзаходной фрезой . Ее заказывал индивидуально.Конус небольшой с 4,5 мм на 5,5 мм. Больше конус делать не рекомендую т.к .происходит эффект «заклепки».
Подачу лучше производить порционно в целях снижения нагрузки на эл/двигатель ,хотя можно и засыпать сразу полный конус. Производительность не замерял но для моего ЛПХ вполне хватает. Думаю около 40-50 кг/час.Двигатель 4 Квт.,3000 об/мин, но потянет и 3 Квт.Переделан с конденсаторами на 220 в. Редуктор НЧ 1/40 плюс шкив и того примерно 120 об/мин приходится на матрицу.Если использовать мост от легковушки оборотов будет больше.Конечно маловато,но мне хватает и качество выходит идеальное.Вот просьба разместить фото роликов в разобраном виде со всех сторон с валом проблематична. Лень разбирать,но думаю такой вариант вас устроит.Если нет ,топридется сделать фото.



Тут история такая.Как,я уже говорил делалось все опытным путем.Первая матрица была изготовлена на 4,5 мм толщиной 30 мм.При испытаниях результат был нолевой. Далее были вариации с толщиной матрицы т.е. постепенное уменьшение толщины по 1 мм. до 24 мм.В итоге ,что то отдаленно напоминающее гранулу получаться стало,но это было далеко от истины.Далее уменьшать матрицу побоялся и в плотную занялся геометрией отверстий.Вариантов было много ,все описывать просто нет смысла.В общем пришел к тому ,что по мимо геомертии,важна еще и внутренняя полировка отверстий.Тут мне помог совет sergei 1 c нашей темы. В итоге все получилось.
Сделать самостоятельно фрезу для зенковки возможно даже в ручную.Берете обычное сверло 5,5 мм ,отмечаете не нем маркером длину конуса (она равна диаметру отверстия) и аккуратно на мелком наждаке с водой обтачиваете.Работа займет 2-3 мин.Затем подправляете режущие грани и .....О ЧУДО ,в ваших руках заверная фреза. Не бойтесь,испортить пару сверел это только повысит ваш профессианализм.
На основном валу стоят:-
-- верхний подшипник шар. №6210
(вн.-50мм, нар- 90 мм,толщ-20 мм)
-- нижний подшипник ролик.опорный 6У-7510АШ
(вн.-50мм, нар- 90 мм, толщ.обоймы -20 мм. толщ.общая — 27 мм.)
Здравствуйте hattab . Матрицы до полировки обкатываются сырыми,а затем калил до 55-60 ед.Небольшая шлифовка не помешает,хотя особой необходимости в ней нет. Отверстия предназначены для съема матрицы.В них вкручиваю болты,за которые мегко извлекать матрицу для чистки. сталь3 или что то по крепче?Ни в коем случае!Ролики,как и все основные узлы изготовлены из стали 45 (или 40Х ) + закалка.ложно сказать ,я не замерял усилие специально.После запуска агрегата и подачи небольшой партии смеси поджимаем так, чтоб началось прессование ,а за роликом была немного видна чистая дорожка.У меня болт М12 с контрогайкой. Контрогайка нужна обязательно иначе при вибрации,а она все равно немного есть ,болт начинает откручиваться.. На диаметр гранулы 4 мм - толщина матрицы 20мм . ,глубина конуса 7 мм., верхней части конуса отверстие диаметром 5 мм.На 6 мм гранулу толщина матрицы 28мм. Диаметр трубы никакой роли не играет, просто будет чуть меньше производительность. Двигатель не менее 3 кВт.




хочу звернути увагу що ширину роликов можна зробити 50мм (в варіанті матриці підтрубу 219-6)
Всі матеріали взято з сайта фермер ру
Прикрепления: 4831767.jpg (56.1 Kb) · 7112075.jpg (23.1 Kb) · 9871643.jpg (27.0 Kb) · 9430472.jpg (33.9 Kb)

Igor72Дата: П`ятниця, 06.01.2012, 00:12 | Сообщение # 213
Группа: Друзья
Сообщений: 2794
Репутация: 256
Статус: Offline
Вот стало что то проясняться, сосед у меня кулибин, я ему показал идею, теперь думаю вопрос времени.Спасибо

Игорь

степанДата: П`ятниця, 06.01.2012, 16:43 | Сообщение # 214
Группа: Видалені





як би ще хто-небуть скинув схему матриці було б супер

-=MaZaHaKa=-Дата: П`ятниця, 06.01.2012, 17:41 | Сообщение # 215
Группа: Друзья
Сообщений: 482
Репутация: 71
Статус: Offline
схема матрицы в моем варианте: описание диаметр 200 толщина 24 диаметр под вал 38 и 7 рядов отверствий на матрице их совмесная ширина должна быть равна ширине ролика и в собраном виде ролик должен полностью перекрыавть отверствия на матрице

trumpДата: П`ятниця, 06.01.2012, 23:56 | Сообщение # 216
Группа: Проверенные
Сообщений: 158
Репутация: 10
Статус: Offline
Андрій, прискорюй роботи по гранулятору. та викладай свої враження про роботу, сподіваюсь це допоможе вже й тим хто їх має в сенсі переоснащення та покращення роборти.

Сергей

Андрій_БучачДата: Субота, 07.01.2012, 12:49 | Сообщение # 217
Группа: Проверенные
Сообщений: 760
Репутация: 46
Статус: Offline
trump, Ок, постараюсь ,от тільки з матрицею і з роліками проблемно,ще не вирішив де краще заказувати.

степанДата: Неділя, 08.01.2012, 17:36 | Сообщение # 218
Группа: Видалені





з матрицею розыбрався, дякую. ще одна проблема потрыбна схема як сверлити, тому що дира маэ бути не рывна. хотілося б малюнок навіть від руки.

trumpДата: Неділя, 08.01.2012, 19:16 | Сообщение # 219
Группа: Проверенные
Сообщений: 158
Репутация: 10
Статус: Offline
Сиепан, отверстие сверлится с раззеньковкой порядка 18 град. со стороны входа на 1/3 глубины отверстия.Зеньковка выбирается на 1мм. больше диаметра основного отверстия . Вместо зиньковки можно использовать обычное сверло заточенное на заточном станке.

Сергей

степанДата: Понеділок, 09.01.2012, 19:00 | Сообщение # 220
Группа: Видалені





дякую. здаэться розыбрався у всому. тепер потрыбно передати малюнки на завод, хай зроблять.

Андрій_БучачДата: Вівторок, 10.01.2012, 16:16 | Сообщение # 221
Группа: Проверенные
Сообщений: 760
Репутация: 46
Статус: Offline
Ще одне питання , після того як заложив матрицю на основний вал вона кріпиця шпонкою і все?

trumpДата: Вівторок, 10.01.2012, 18:31 | Сообщение # 222
Группа: Проверенные
Сообщений: 158
Репутация: 10
Статус: Offline
Андрей, матрица садится на шпоночное соединение и фиксируется гайкой.

Сергей

Андрій_БучачДата: Середа, 11.01.2012, 23:57 | Сообщение # 223
Группа: Проверенные
Сообщений: 760
Репутация: 46
Статус: Offline
Що краще приварити для притискання роликів до матриці? Може є щось готове,або від чогось відкрутити biggrin ?

trumpДата: Середа, 18.01.2012, 15:15 | Сообщение # 224
Группа: Проверенные
Сообщений: 158
Репутация: 10
Статус: Offline
Прижимное мастырил из профтрубы и уголка., при наличии сварки и турбинки -не проблема.

Добавлено (18.01.2012, 13:15)
---------------------------------------------
Что т-о, темка замерла.Или сказывается послепраздничная депрессия, а самоделкины ?


Сергей

Андрій_БучачДата: Середа, 18.01.2012, 17:38 | Сообщение # 225
Группа: Проверенные
Сообщений: 760
Репутация: 46
Статус: Offline
Quote (trump)
Что т-о, темка замерла.Или сказывается послепраздничная депрессия, а самоделкины ?

trump, давайте ще фото і тема знову розгориця.
